轉子偏斜影響下的可傾瓦徑向軸承油膜特性計算

2024年10月26日

1. 問題描述


可傾瓦徑向軸承由多個能繞支點自適應擺動的徑向瓦塊組成（圖1），與轉子形成的動壓油楔在高速運行時具有較強穩定性及適應性，如不考慮瓦塊質量慣性和支點摩擦阻尼等作用時具有極高的穩定性能，因此廣泛應用于燃?xì)廨啓C(jī)、壓縮機、汽輪機以及齒輪箱等高速旋轉機械?？蓛A瓦軸承流場分析計算屬于復雜多物理場問題，同時由于制造和裝配誤差及高負載影響下，轉子在實際運行工況中多處于偏斜狀態（圖2），增加了計算分析難度。因此，本文采用CFD方法探究轉子偏斜對可傾瓦徑向軸承潤滑性能的影響。

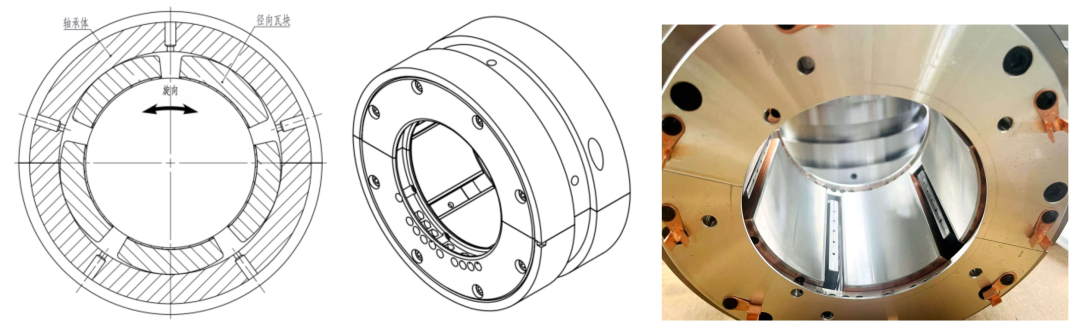

圖1 可傾瓦徑向軸承結構示意

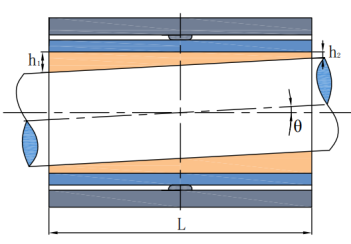

圖2 轉子偏斜示意


2. 計算參數和模型


設計參數：轉子名義尺寸D=140mm，瓦寬B=70mm，直徑間隙比ψ=1.5‰，預負荷系數m=0.6，偏支系數0.5，5瓦可傾瓦，瓦間支承；

工況參數：載荷Fw=13700N，轉速n=11000rpm；

潤滑參數：滑油牌號VG32，供油壓力：0.2Mpa，進油溫度T=45℃。


差分法求解雷諾方程在早期滑動軸承的潤滑性能計算中得到了廣泛使用，但對模型做出了較多假設。CFD方法可以充分考慮流體慣性力、體積力等影響，實現更精準的求解。油膜幾何模型及結構化網格如圖3所示。

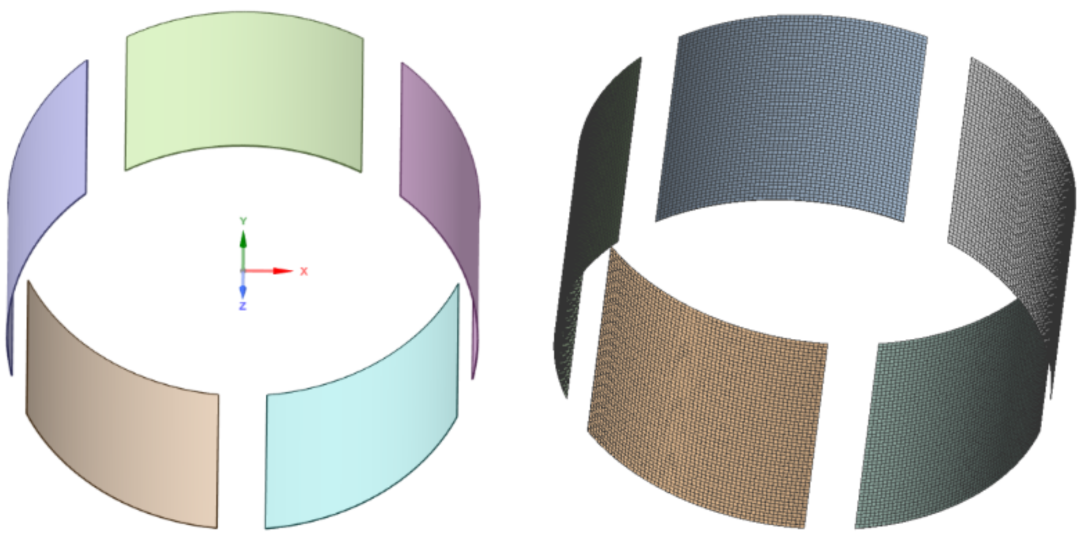

圖3 油膜幾何模型及網格劃分
3. 流場仿真計算
3.1 邊界條件


采用壓力基求解器，采用SIMPLE算法求解穩態狀態下的油膜流場，開啟能量方程計算油膜流場，設定入口壓力0.2Mpa、進油溫度45°，出口壓力為大氣壓。在高速旋轉工況下，軸承腔內油膜流動已出現超層流，因此采用低雷諾數修正的k-ω SST湍流模型，不考慮空化影響。


3.2 計算結果


圖4為轉子偏斜角度θ=0°、0.02°、0.03°時的油膜壓力分布，采用單向流熱耦合計算油膜及瓦塊和軸承溫度，結果如圖5所示。

據圖4、5：

（1）隨著轉子偏斜角度的增加，最大油膜壓力逐漸增大，高壓區也逐漸向前端遷移；

（2）承載瓦溫度較高，瓦塊表面溫度沿轉子旋向逐漸升高，轉子偏斜狀態下最高溫度均出現在瓦塊末端，并位于最小膜厚區域；轉子偏斜程度增加瓦溫將超過安全運行溫度。


a) θ=0°          b) θ=0.02°          c) θ=0.03°

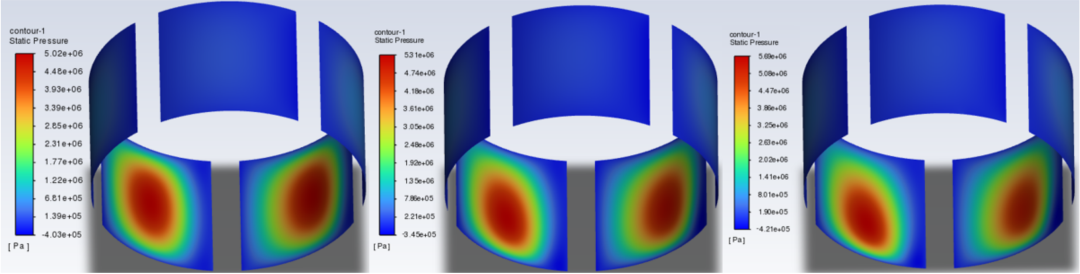

圖4 不同轉子偏斜角度下油膜的壓力分布
a) θ=0°          b) θ=0.02°          c) θ=0.03°

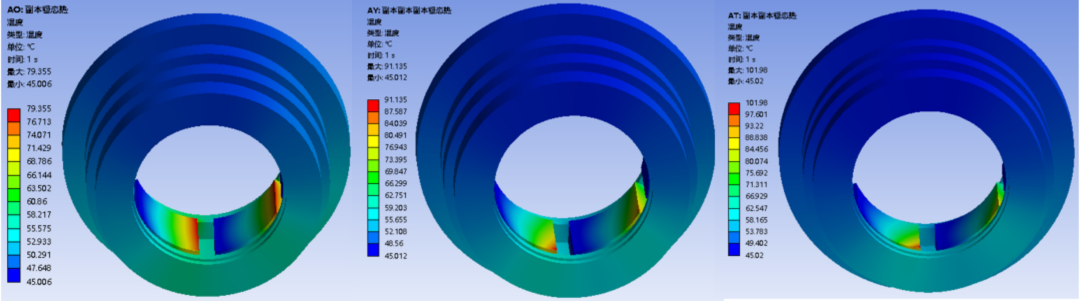

圖5 不同轉子偏斜角度下軸承及瓦塊溫度分布


4. 總結


對轉子不同偏斜角度下可傾瓦徑向軸承油膜特性進行計算，采用低雷諾數修正的湍流模型進行求解，探討和分析不同偏斜角度下油膜壓力場、溫度場分布以及相應的變化趨勢。
